说到标签印刷、模切行业印前、印后设备，因其高精度、高频次、多轴联动的工艺特性，控制系统以往都是进口产品一家独大，威科达历经多年专注研发制造控制系统打破其垄断地位。

深圳市威科达科技研发应用团队下沉标签行业客户现场，深入了解设备特点和生产工艺要求，历时两年，开发完成了基于威科达VEC-VA系列运动控制器和VEC-VC系列伺服组合的平压平回拉式标签模切机和走停式标签模切机的控制系统。并通过该技术延伸，开发出了全轮转柔印机、回拉式圆刀模切机、回拉式丝网印刷机、烫金机等标签印刷和印后设备。

经过2年来不断优化，现平压平回拉模切到达

走停式平压平模切机的动作时序介绍简图：

控制系统简介：

上位机：HMI

核心控制：VEC-VA运动控制器

执行机构：VEC-VC 系列伺服

各工位控制简介：

1，收放卷：磁粉离合器，由运动控制器通过运算计数出当前对应卷径并控制张力。,

2，前牵引：VC系列伺服驱动。首先计算出基准速度并以比例联动模式跟随主轴旋转，再通过检测蓄纸量的多与少对其速度进行补偿。

3，压合轴（系统指定主轴）：VC系列伺服驱动。此轴为模切刀板放置位置，通过检测它的抬压角度来规划走停牵引轴走停动作的起止位置；基本原理是设压合一周对应360度，运动控制器可以规划在任意角度开始启动纸张行走，并可以在任意角度规划纸张停止行走位置。使得在走停的效率和柔和性之间得到最合理的平衡配置。

4，后牵引：VC系列伺服驱动。首先计数出基准速度并以比例联动模式跟随主轴旋转，再通过检测蓄纸量的多与少对其速度进行补偿。

系统果效：

走停式模切机——线速度：每分钟70M。模切次数：最快每分钟模切450次。模切精度：匀速误差±0.10mm，加减速误差±0.15mm。

回拉式模切机——线速度： 每分钟60M。 模切次数：最快每分钟模切350次。模切精度：匀速误差±0.15mm，加减速误差±0.2mm。

系统特点和核心优势：

1， 可以任意规划送纸轴在主轴上对应的点，使得动作到达最优。

2， 在送纸曲线上优化了加减速过程，使加减速更平稳，在高效率的同时减少机械磨损。

3，回拉式烫金轴（模切轴）的启停动作对应压合（模切）位置和走停牵引一致，并且送纸长度可以随意设置。

4，回拉式模切（烫金）的优势是通过调控牵引之间的张力大小，使收放卷能够平稳的收放纸张，并减少了蓄纸的工序。

附1：

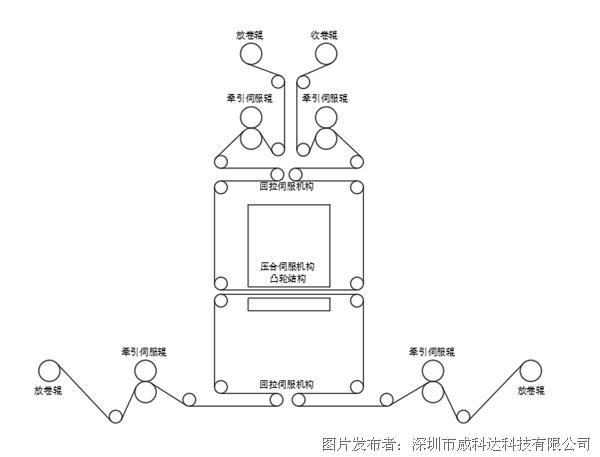

回拉式平压平模切机动作时序简图：

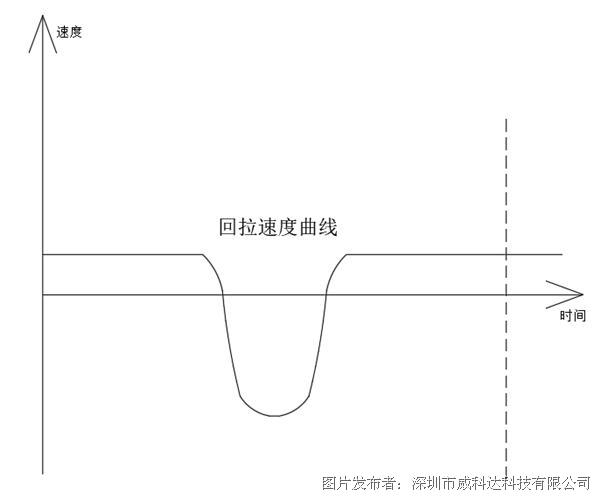

附2：回拉速度实测曲线
